英特尔推出“Driver Bay”,搭载 Typhoon Peak 强势来袭

时间:2022-07-15   来源:本站

Driver Bay

如何将计算机小型化、模块化,这在以前台式机时代是难以想象的。关于模块化的概念,无论硬件还是软件,在未来,这可能都是一种趋势。简单的说,这种概念就是把相对成熟稳定的程序脚本或者元器件,组合成一个个的功能模块,然后像拼积木一样,把各种不同功能的模块按照需求拼在一起,形成完整的软硬件方案。这样做,可以大大降低工程师设计产品的难度,提高生产效率,就算是出了故障,也方便排查问题所在。

消费类市场,模块化的产品可能比较少见,但是在行业应用方面,比如COMe模块已经拥有相对成熟的市场。intel致力于模块化,将来是不是能够统一对PC模块化进行定义,还需要经过时间与市场的考验。

到2019年下半年,intel重磅推出了一款“主板”产品,之所以给主板两字加引号,那是因为他更像是一张卡。基于Intel mobile-U处理器系列设计的产品拥有Intel全新定义的300PIN金手指接口,统一取名为“Intel NUC Element - U”;拥有标准PCIE x16金手指接口的高端台式系列产品,统一取名为“Intel NUC Element - H”。

目前Element分为低功耗的Element-U系列与高功耗高性能的Element-H系列,本文便来简单介绍一下Element-H系列,Driver Bay平台的两款计算卡。







  • 配置1:Core i9-11900KB,高达4.9GHz Turbo,8核16线程,65W TDP

  • 配置2:Core i7-11700B,高达4.8GHz Turbo,8核16线程,65W TDP

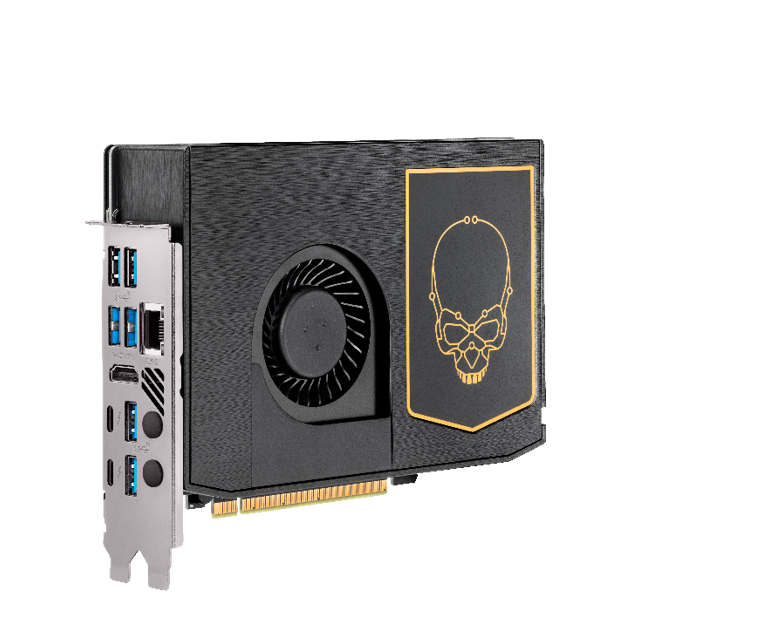

外观上,Intel Driver Bay采用长方形设计,尺寸(宽x深x高)约为 202x 131 x 39mm。

如下图,正面面板左侧为散热风扇,右侧面板为logo区,紧接着最右侧为内部I/O接口区,从上至下为:电源连接口、USB3.1Gen2Type-C 白色(Type-E 20pin key B)、USB3.1Gen2Type-C 黑色(Type-E 20pin key A)、IO 通用串口(20pin)、风扇接口(4pin)、电源开关。



 I/O 通用串口(20pin)以及两个USB3.1接口都可以扩展出来,丰富了I/O接口选项。


左侧为外部I/O接口区,包括:6个USB3.2Gen2 Type-A接口,1个2.5Gb网口(i225-LM),2个雷电 4 接口和1个HDMI2.0 接口。

模块下方为PCIe 4.0×16的金手指,上方为散热风口。支持2路m.2 42/80的 PCIex4 Gen3 NVMe或SATA 3 的SSD,1路m.2 80由 cpu直连的PCIex4 Gen4 NVMe的SSD,英特尔®Optane™SSD (M10、H10和H20均可),双通道 DDR4-3200 SODIMMs,1.2V,最大容量为64G。

总体来看,Driver Bay两款计算卡性能优异,尺寸小巧紧凑,接口资源丰富,散热优良,扩展能力极佳,而且由于使用了PCIe金手指,计算卡对载板的兼容性良好。同时集成了Bluetooth® v5.2,Intel® Wi-Fi 6E AX210模块(2×2双发双收,2.4Gbps w/ 6GHz )。下文对Intel® Wi-Fi 6E AX210模块作以简单介绍。







Typhoon Peak

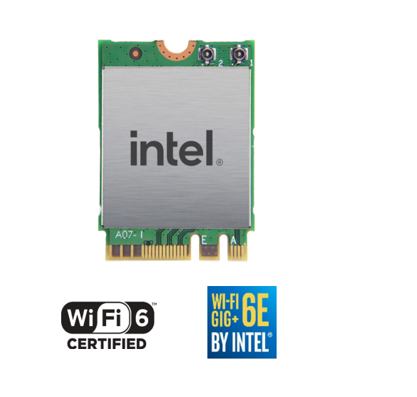

Intel® Wi-Fi 6E AX210是Intel于2020年末尾发布的旗下首款Wi-Fi 6E无线网卡,“Typhoon Peak”系列。


什么是Wi-Fi 6E呢?WiFi 6E(Wi-Fi 6E)是Wi-Fi 6的增强版本(E代表Extended),Wi-Fi 6E将Wi-Fi 6的功能扩展到6GHz频段,提供更高的并发、更低的时延和更大的带宽,其他Wi-Fi 6的特性Wi-Fi 6E依然支持。6GHz频段是一个全球统一的连续频谱块,范围从5925MHz扩展到7125MHz,共计1200MHz频谱,意味着额外提供了提供7个160MHz信道,或14个80MHz信道,或29个40MHz信道或59个20MHz信道。包括巴西、智利、欧盟、日本、墨西哥、韩国、中国台湾、阿拉伯联合酋长国、英国和美国在内的国家或地区的监管机构都在向其公民提供6GHz非授权频谱。







Wi-Fi 6E的优势包括以下几点:


高并发:我们知道Wi-Fi 6E新增了6GHz的频段,增加1200MHz频谱资源。对比2.4GHz和5GHz,6GHz频段的频谱资源比前两者相加还要多。新增的信道将缓解信道拥塞的问题,提升了并发率。


大带宽:众所周知,Wi-Fi 6定义了160MHz带宽的信道用于提升速率。但是实际使用中,160MHz的信道,在现实中并不常用。当前的Wi-Fi使用的频段主要是2.4GHz及5GHz,各个国家对2.4GHz与5GHz开放的频段范围有所不同,但都难以提供足够的160MHz信道数。6GHz频段则提供了更多160MHz信道,让160MHz能够实际使用成为可能,是解决高带宽应用的绝佳方法。


低时延:由于传统Wi-Fi设备仅支持2.4GHz和5GHz,不支持6GHz信道;而Wi-Fi 6E的设备通常同时支持2.4GHz、5GHz和6GHz 3个频段。这也意味着6GHz频段仅有Wi-Fi 6E的设备在运行,两者分离可确保延迟敏感型应用程序的时延。

英特尔® Wi-Fi 6E (Gig+) 在托管网络上的速度相较于 Wi-Fi 5 可提升至高达 6 倍,在家用和供消费者使用的网络上速度是 Wi-Fi 5 的约 3 倍,延迟率至多可比 Wi-Fi 5 降低 75%。

所以6GHz频段更适合需要更大带宽、更低延迟的应用,例如统一通信、云计算、AR/VR等应用。

不过6GHz也有自己劣势,因为6GHz频段的波长更短。短波适合高速传输,但是不适合长距离传输,而且衰减更大。


规格及配置

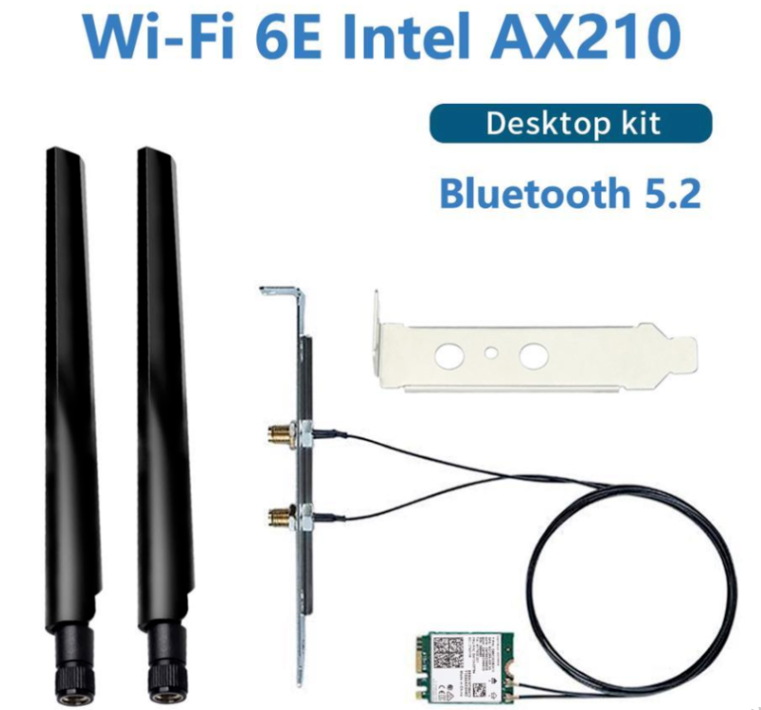

AX210采用M.2 2230或M.2 1216形态设计,除了支持Wi-Fi 6E,还支持蓝牙5.3,2x2天线,无线速度最高3000Mbps。高级特性方面,首先就是Wi-Fi 6E独有的6GHz频段(包括2.4GHz,5GHz,6GHz),虽然穿墙不佳,但近距离传输速度更快。当然要想用上,外围设备也得支持才行,否则就是传统Wi-Fi 6的2.4GHz和5GHz。此外,还支持160MHz频宽、WPA3加密等。

“Driver Bay”搭载“Typhoon Peak”无线模块可谓强强联手,Intel用它们展现了自己在硬件设计方面的深厚功力,也展现了通过模块化对空间的完美利用,极大的满足发烧友们对于卓越性能、高端电竞的追求,也向市场展现了Intel产品的创新理念和进取态度。

健康的市场环境离不开产品与研发的不断创新,相信Intel在未来还会给我们带来新的惊喜!
